●　構造軸組み関係の写真

構造軸組みの写真は、全体的に写真を撮った上で細部の写真を撮るようにしましょう。

Ｎｏ	撮影箇所・箇所	参　　考　　写　　真

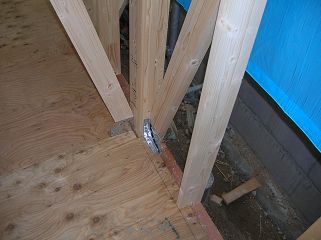

1	耐力壁（筋違い）施工状況 　　筋違いの接合金物
2	耐力壁（面材耐力壁）施工状況 　　面材耐力壁の合板受け材施工状況 　　面材耐力壁の取り付け状況（釘ピッチ）
3	柱（耐力壁を受ける柱）の接合金物 　　柱頭・柱脚金物の施工状況 　　ホールダウン・アンカーの施工状況
4	柱（一般の柱）の接合金物 　　柱頭・柱脚金物の施工状況
5	梁の接合金物 　　接合金物の施工状況
6	梁の継ぎ手施工状況 　　継ぎ手金物の施工状況 　　継ぎ手位置の施工状況
7	火打ち梁の施工状況
8	小屋組みの施工状況
9	基礎パッキンの施工状況
10	構造材の欠損状況

1. 実施設計及び確認申請で記載されている、耐力壁（筋違い・面材）が正しく施工されているか解かる写真を撮影して下さい。
2. 実施設計及び確認申請で記載されている、耐力壁を受ける柱の柱頭・柱脚金物が正しく施工されているか解かる写真を撮影して下さい。尚　柱頭・柱脚金物は同一金物として、必要耐力の大きい方で施工する必要があります。但し　通柱の１階の柱頭部及び２階の柱脚部には金物が不要です。
3. 当事務所が行う構造金物検査のチェック項目に応じて施工確認を行い記録を残してください。
